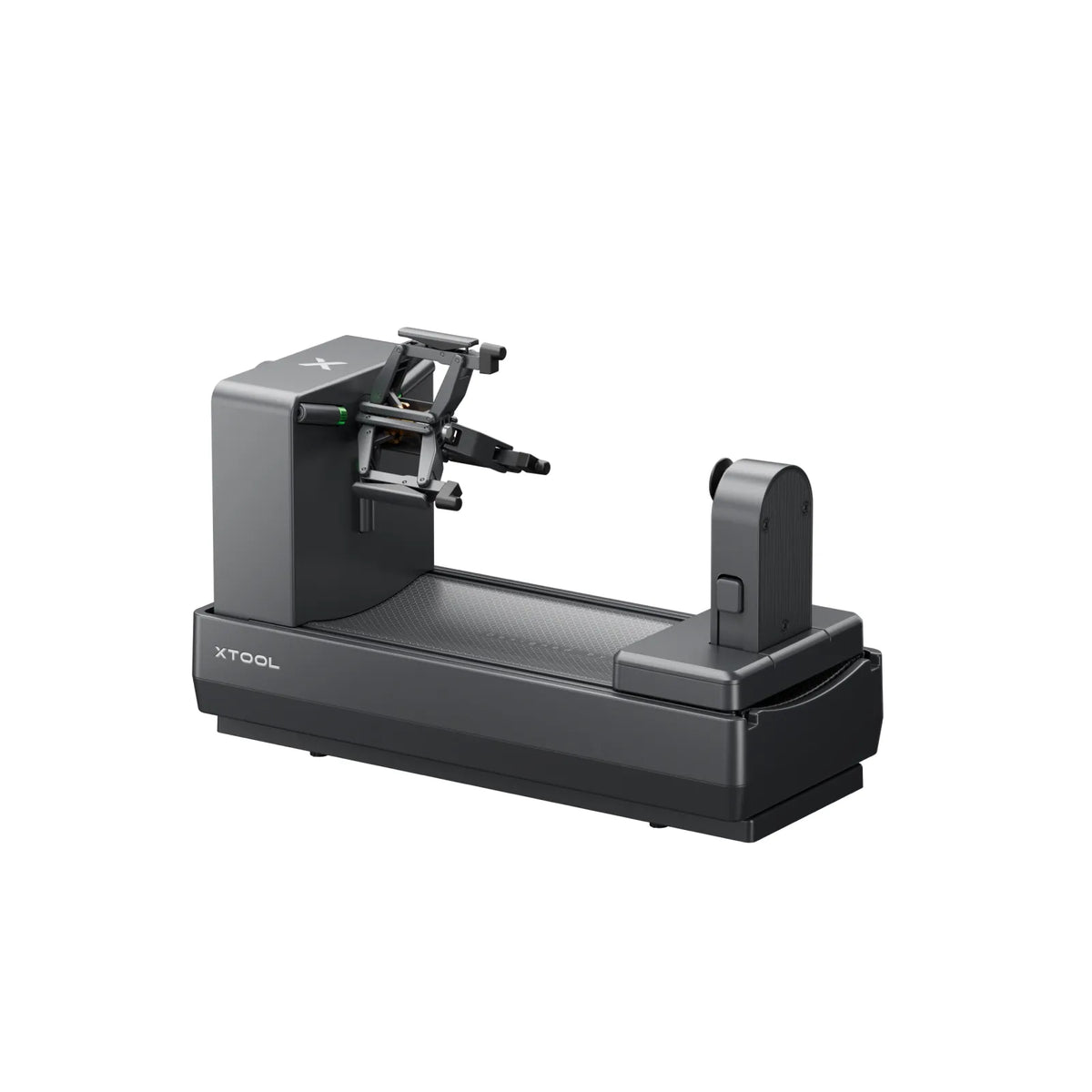

Image d'en-tête : xTool, matériel officiel du produit.
Un bord blanc autour d'un motif peut gâcher une impression qui, par ailleurs, présente de bonnes couleurs. Sur la xTool O1 Omni, il convient de connaître deux outils : le white ink choke et l'étalonnage des deux têtes pour l'accessoire rotatif. Ils interviennent sur des problèmes différents et il faut choisir le bon.
White ink choke : rétracter le contour de la sous-couche blanche
La sous-couche blanche assure l'opacité sous la couleur. Le white ink choke réduit son étendue sur le bord : le contour du blanc se trouve légèrement en retrait par rapport à la couleur imprimée par-dessus. Cela permet de limiter le risque de voir apparaître un liseré blanc tout autour.
Cela ne signifie pas diminuer le nombre de couches de blanc ni réduire uniformément toute son opacité. Il s'agit d'un ajustement du contour du masque. Cela peut aider pour un petit liseré visible ; cela ne corrige pas à lui seul un décalage important entre les têtes.
Le guide officiel d'utilisation avec Studio situe le white ink choke dans le panneau latéral droit des paramètres de traitement. Sélectionnez le motif, localisez le réglage dans les options d'impression et testez une légère rétraction sur le matériau réel. L'augmenter de manière excessive peut laisser des bords avec moins de couverture et altérer les lettres fines ou les petits détails.
Comparez un échantillon sans rétraction et un autre avec le réglage, en conservant les autres paramètres identiques. Vérifiez particulièrement le texte de petite taille, les lignes fines et les délimitations sur des supports sombres ou transparents. Nous ne publions pas de valeur universelle : le motif et le support modifient le résultat.
En Dual UV, il existe un étalonnage spécifique pour le rotatif
Lorsque le blanc et la couleur sont décalés lors de l'impression d'un tumbler avec l'OR1, il convient de vérifier l'alignement des deux têtes. Studio propose un assistant dédié nommé Rotary Attachment Dual-Head Calibration. Son but est d'ajuster le repérage entre les couches en impression rotative et de corriger les halos dus à ce désalignement.
La capture d'écran officielle des paramètres de l'O1 Omni montre le chemin : paramètres de l'appareil, onglet Calibration, option Rotary Attachment Dual-Head Calibration, bouton Start. Suivez l'assistant ainsi que ses exigences de pièce et de motif. Nous ne remplaçons pas les dimensions indiquées par la version installée par des mesures approximatives.
Les notes de version du plugin 0.6.6 confirment des modifications sur l'écran final de cet assistant Dual UV. Une version à jour aide à suivre des instructions cohérentes avec la machine.
L'étalonnage de l'OR1 et celui des deux têtes sont différents
Studio affiche également Rotary attachment calibration. Le guide officiel d'impression rotative demande, pour cet étalonnage géométrique, de nettoyer les quatre points de référence, de retirer la pièce et de fermer le mandrin à son ouverture minimale avant de lancer le processus. Cette étape ne doit pas être confondue avec l'alignement Dual-Head, qui dispose de son propre assistant.
Après l'étalonnage, installez et modélisez la pièce conformément au guide. Réalisez une impression test avec du blanc et de la couleur, puis vérifiez le contour. Si le halo persiste, vérifiez le montage, la modélisation et le repérage avec le support. Un halo n'identifie pas à lui seul sa propre cause.
Choisir le réglage selon ce que montre le test
- Blanc qui dépasse légèrement sur le contour : tester le white ink choke avec un échantillon.
- Blanc et couleur décalés sur le tumbler : vérifier l'étalonnage Dual-Head du rotatif.
- Position ou modélisation incorrectes : vérifier le montage et l'étalonnage géométrique de l'OR1.
Notre point de départ de deux couches de blanc et une de couleur est expliqué dans les premières impressions de notre Dual UV. Cette recette initiale ne remplace pas non plus l'alignement ni le test d'adhérence sur chaque matériau.
